單價：17600元/臺


      本設備是開發型、多功能單片機·微機·CPLD／FPGA綜合實驗開發裝置(簡稱系統),該系統吸收了國內外先進教學儀器的優點,結合現代電子技術的需要,增設了許多新型實用接口、單片機通信、控制技術,通過本系統可完成單片機(51/196)、微機(8086)、EDA等學科的原理接口實驗和應用,為單片機·微機實驗室提供綜合實驗平臺,同時也為從事單片機·微機開發人員提供理想的實驗環境。

您只要致電：021-55884001（袁經理）

我們可以解答 網絡接口型單片機·微機綜合實驗開發裝置 的相關疑問！

我們可以幫您推薦符合您要求的 網絡接口型單片機·微機綜合實驗開發裝置 相關產品！

找不到所需產品？請點擊 產品導航頁

當前產品頁面地址：http://www.xykkt.com/productshow-81-479-1.html


一、系統組成：

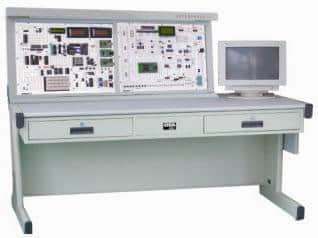

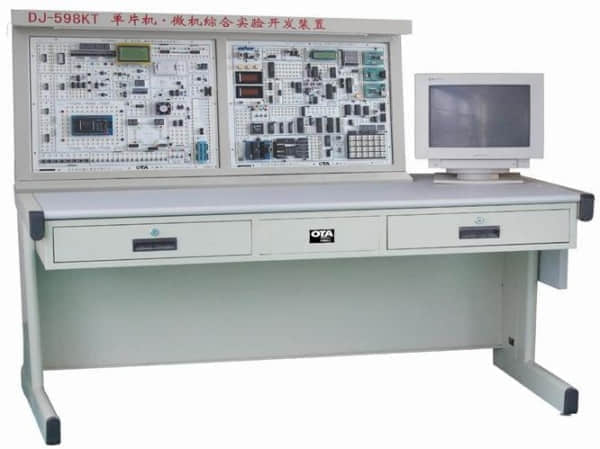

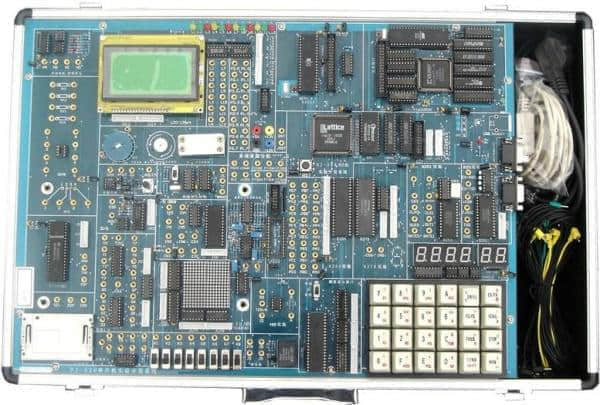

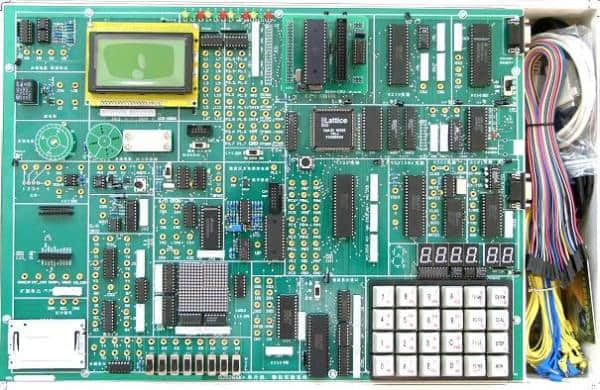

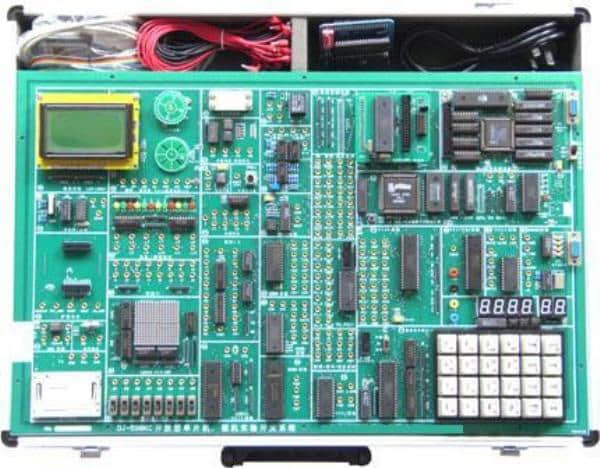

該實驗裝置是由控制屏、內置直流穩壓電源、漏電斷路器等組成，控制屏有兩大塊的雙面印刷線路板組成。
二、系統特點：
1、598是集51、96、8088（以下簡稱88）三大系列CPU于一體的三合一實驗系統。內置JD-208仿真器(5196)和8088實驗系統。該系統以8088實驗系統作為基板，自成一體，可單獨作為8086微機原理和接口實驗使用，也可分別疊插51或96CPU卡，構成51/96單片機實驗開發系統，598系統結構緊湊，資源充分共享，無總線開關切換，自動識別CPU的類型。
2、實驗系統軟、硬件配置完善，仿真軟件支持Win98/2000/XP等操作系統，并支持匯編語言和C語言的開發，實驗內容豐富，是單片機、微機原理和接口教學的理想平臺。
3、598同時配置EDA下載板和相應IO接口,支持altera、lattice、xilinx三家公司CPLD/FPGA芯片實驗開發。
4、提供多種總線類型的實驗?zāi)K,包括并行總線、RS232總線、RS485總線、I2C總線、SPI串行總線、USB總線、CAN總線、1-WIRE總線和以太網接口,可調試新型外圍接口芯片有:I2C串行RAM AT24C02、I2C串行實時時鐘PCF8563T、I2C串行10位D/A TL5615、8位A/D TL549、1-WIRE總線數字溫度傳感器DS 18B20、RS232芯片MAX232、MAX485、CAN總線控制器SJA1000、CAN總線收發器TJA1050T、網絡芯片RTL8019AS、看門狗電路MAX813L。
5、提供多種輸入／輸出設備，包括字符式1602 LCD、128X64點陣LCD、16X16LED點陣、4X6開放式鍵盤、6位開放式數碼管、IC卡、步進電機、小直流電機、小直流電機、繼電器、語音錄放(含話筒、喇叭)、打印機接口、小直流電機閉環控制、溫度閉環控制等。
6、學生可通過實驗臺內置的仿真器聯PC機調試、運行所有的實驗程序,也可不聯PC機獨立運行。
三、 實驗項目：
（一）單片機內部功能實驗：
1、單片機內部定時／計數器實驗（脈沖計數）
2、單片機內部定時／計數器實驗、中斷控制綜合實驗（電腦 時鐘）
3、單片機串行口實驗—雙機通信
4、單片機串行口實驗—單片機與電腦聯機通信實驗
5、單片機I／O口實驗
6、單片機ISP最小系統實驗和看門狗實驗
8、串并轉換（7 4 L S 1 6 4），擴展2位七段LED實驗
9、并串轉換（7 4 L S 1 6 5）實驗
10、v／F轉換實驗
（二）單片機、微機常用接口與應用實驗
11、8位8路A／D轉換ADC 0 8 0 9實驗
12、8位1路D／A轉換D A C 0 8 3 2實驗
13、定時／計數器8 2 5 3 A實驗
14、串行通信接口控制電路8 2 5 1／8250實驗
15、I／O口（7 4 L S 2 7 3／7 4 L S 2 4 4）擴展實 驗
16、并行口擴展實驗8 2 5 5／8 1 5 5
17、地址譯碼（3一8譯碼器7 4 L S 1 3 8）實驗
18, 8279鍵盤輸入、LED顯示輸出實驗
19、打印機接口控制實驗（打印機選配）
20、繼電器控制實驗
21、音樂控制實驗
22、語音錄放實驗
23、步進電機（4相）控制
24、十字路口交通燈模型控制實驗
25 、16X16 LED點陣實驗
26 、128X64 LCD點陣實驗
（三）單片機新型總線控制接口實驗
27、I2C串行RAM24C02讀寫實驗
28、12C串行10位D/A T L 5615 D/A轉換實驗
29、I2C串行8位A/D T L 549 A/D轉換實驗
30、I2C串行實時時鐘PCF8563T應用實驗
31、I-WIRE總線數字溫度傳感器DS 18B20應用實驗
32, CAN控制器STA1000, CAN收發器TJA1050T應用實驗
33、以態網接口RTL8019AS應用實驗
34、RS232/485通信接口實驗
35、USB總線接口實驗
( 四)單片機、微機控制應用小系統實驗
36、直流電機閉環控制實驗
37、溫度測量控制（PID調節閉環控制）
(五)微機接口實驗
38、8237DMA數據傳送實驗
39、8259中斷控制器實驗
（六）可編程CPLD／ＦＰＧＡ應用實驗
 基本實驗：
（1）七人表決器；        （2）四位加法器；          （3）BCD碼加法器；
（4）格雷碼變換器；      （5）四位并行乘法器；      （6）觸發器；
（7）用ABEL語言設計74LS160功能模塊計數器；      （8）多模加減計數器；
（9）可控脈沖發生器；   （10）簡易數碼鎖；         （11）英語字母顯示實驗；
（12）八位乘法器；      （13）序列檢測器；         （14）可變模16位加法計數器；
（15）正負脈沖數控調制發生器；（16）秒表。
 模塊實驗：
（1）A/D 0809模數轉換器實驗；    （2）D/A 0832數模轉換器實驗；  （3）步進電機控制實驗；
（4）16×16 LED點陣顯示實驗；    （5）電子時鐘實驗；             （6）數碼管靜態顯示實驗；
（7）VGA接口彩條信號實驗；     （8）4×4鍵盤擴展實驗；
（9）128×64 LCD液晶顯示實驗；   （10）電子音樂演 奏實驗；
（11）RS232串口發送實驗（SEND）；（12）RS232串口接收實驗（RECEIVE）；
（13）PS/2鍵盤接口邏輯設計；     （14）單片機總線接口實驗；
（15）異步串口通訊（UART）
 數字系統設計：
 （1）數字鐘；       （2）頻率計；  （3）.交通燈；  （4）數字鎖；
（5）出租車計費器； （6）搶答器；（7）自動電梯； （8）彩燈控制器等。
（七）自行擴展實驗
通過IC擴展區用戶可自行擴展各種數字電路、單片機應用實驗。
四、實驗室每二人每套配置方案(二人為一組，一組用一張實驗桌)
1、JDDJ-598控制屏  必配   1臺。
2、微機           自配   1臺。
3、示波器          自配   1臺。
4、萬用表          自配   1只。
5、微型打印機      按照實際情況選配，一般每套配一臺微打。
7、網卡            按照實際情況選配   1塊。


單片機實驗系統

Ⅰ、單片機實驗系統

一、基本要求：

1.實驗箱以電子綜合應用創新為核心，集數據采集、顯示、通信接口于一體，實驗內容涵蓋了單片機教材提出的單片機基礎實驗和開發設計運用實驗，適合高等院校開展單片機教學實驗、課程設計及科研開發。

2.實驗箱配有獨立ISP在線燒寫器及仿真器，用戶不僅可以燒錄程序也可在Keil uVision調試環境下進行仿真下載調試。

★3.提供豐富的接口電路，單片機采用STC15F2K60S2接口電路，涵蓋了MCU的各個應用領域，并能夠提供用戶領先的應用和設計的方法。

4.支持電腦WIN10系統及以上版本，并能免費提供技術更新；支持匯編，C語言和混合調試；支持軟件Keil uVision5版本或最新版本并能免費提供技術支持更新，具有編輯、編譯、下載、單步、跟蹤、斷點、運行等多種功能，可使用匯編和C語言進行編程。

5.提供所有實驗的硬件原理圖、程序流程圖、程序清單和詳細的應用說明（含電子檔和紙質實驗教材、教師指導用書）；基礎實驗需同時配備匯編程序和C語言程序范例；同時免費進行實驗人員培訓，幫助用戶快速地掌握這些實驗和接口電路的詳細應用方法。

7．自檢模塊：需提供系統自檢功能，集成環境軟件能對實驗儀的所有模塊自動檢測，對于有問題的區域，提示有可能有問題的芯片編號、型號等。

8. 為避免學生實驗時不正確接線，實驗箱對不常使用芯片有必要保護措施，提供多種接線規格，備用接線。

★9．可根據用戶需求定制免費提供實驗程序。

10.免費全系統無條件保修六年，終身維護，終身免費提供軟件的更新和技術支持。

★11.規范性高：為了防止出現“三無產品”，交貨時提供設備制造廠商名稱、商標及出廠合格證等齊全的相關信息。



二、技術性能及要求：

Ⅰ）單套要求：

1.輸入電源：單相三線220V±10% 50Hz；

輸出電源：DC＋5V（5A）、DC＋12V（1A）、DC -12V（1A）各一組

2.容    量：＜350VA；

漏電保護：漏電動作電流不大于30mA，動作時間不大于0.1秒

3.實驗系統為鋁合金箱式結構：一個裝基礎主板+仿真器，一個裝功能模塊+測量數字萬用表

4．基礎主板模塊1塊：具備所有基礎實驗?zāi)K

5．仿真器1個：獨立外置仿真器，要求不占用CPU資源，臺式電腦和無串口的筆記本電腦均適用，通訊速率達到115200BPS

6.煙霧/酒精傳感器檢測功能模塊1塊：由氣敏傳感器、酒精傳感器及電壓比較器組成，實現煙霧/酒精濃度檢測功能

7. 三軸加速度/陀螺儀功能模塊1塊：提供三軸陀螺儀，可同時測量X軸、Y軸、Z軸三個方向的加速度，還可以計算傾斜角度

8.超聲波發射接收功能模塊1塊：由超聲波發送、接收頭及CX20106解碼芯片等組成，實現超聲波收發功能

9.藍牙模塊通信功能模塊1塊：提供藍牙串口模塊，實現藍牙通信功能

10.光照傳感器功能模塊1塊：由1750FVI數字照度傳感器與PO188模擬照度傳感器組成，實現光照度測量

11.數字攝像頭功能模塊1塊：由數字攝像頭等組成，可以采集到攝像頭所拍信息

12.指紋識別功能模塊1塊：由指紋模塊組成，實現指紋鑒別的功能

13.TFT彩屏（觸摸）功能模塊1塊：提供3.2寸電阻式觸摸彩屏，可實現彩色圖形、漢字顯示，檢測觸摸

14. 紅外非接觸測溫功能模塊1塊：提供紅外測溫集成模塊，該模塊由環境測溫電路、紅外探頭以及穩壓電路組成，實現對環境溫度進行測量功能

★15. 測量數字式萬用儀表一塊：手持，四位半顯示，可測電壓、電流、電阻、二極管、三極管、溫度、通斷，帶背光，帶存儲，有過載保護、低電壓符號顯示，配電池、表筆、標準溫度探頭、護套和說明書（國產知名品牌，排名前三）

★16. 配件：學生實驗指導書和教師用書（均包括紙質版本+電子文檔），實驗用套套線（紅、黃、綠、藍、黑色各30根），所有功能模塊與基礎主板的連接線和電源線，杜邦線（50根，多色）及其它配套用線等

★17.電源接線板一個：全長3米，獨開獨控帶指示燈4開關，插孔原件銅合金制作25mm大孔距，10A 插孔額定功率2500kw,知名品牌，國產前三

★Ⅱ）其它

1. 備用損耗：上述第4-14項 按照總數量的10% 配備，作為損耗和維修備品。

2. 播放設備1套：音響+臺式麥克風，用于音頻數據的采集和輸出，知名品牌，國產前三



三、系統組成：

實驗箱為鋁合金結構，實驗箱由主板和仿真器組成。

1.直流穩壓電源：+5V（5A）/+12V（1A）/-12V（1A）各一組

2.主板具體模塊配置要求：


四、完成的實驗項目：

第一部分：基礎實驗部分

（1）流水燈實驗

（2）I/O口控制實驗

（3）74LS164串轉并實驗

（4）74LS165并轉串實驗

（5）74HC138譯碼器實驗

（6）電磁繼電器控制實驗

（7）音頻驅動實驗

（8）PWM信號的產生實驗

（9）電子琴模擬實驗

（10）計數器實驗

（11）定時器實驗

（12）外部中斷實驗

（13）看門狗實驗

（14）查詢式鍵盤實驗

（15）7279陣列式鍵盤實驗

（16）雙色LED點陣顯示實驗

（17）555電路的測頻實驗

（18）I2C總線實驗

（19）串行AD/DA轉換實驗

（20）并行AD/DA轉換實驗

（21）數字溫度傳感器溫度控制實驗

（22）8位LED數碼管顯示實驗

（23）128×64液晶顯示實驗

（24）RS-232串口通信實驗

（25）RS-485通信實驗

（26）直流電動機控制實驗（實物）

（27）步進電動機控制實驗（實物）

★第二部分：擴展實驗部分，要求每個外配模塊能提供3個以上的實驗項目。

（28）三軸加速度/陀螺儀實驗

（29）煙霧傳感器檢測實驗

（30）酒精傳感器實驗

（31）超聲波發射接收實驗

（32）藍牙模塊通信實驗

（33）光照傳感器實驗

（34）數字攝像頭實驗

（35）指紋識別實驗

（36）TFT彩屏（觸摸）模塊實驗

實驗內容：基礎實驗+擴展實驗（三軸加速度/陀螺儀，煙霧/酒精傳感器檢測，超聲波發射接收，藍牙模塊通信，光照傳感器，數字攝像頭，指紋識別，TFT彩屏（觸摸）模塊，紅外非接觸測溫實驗等）
