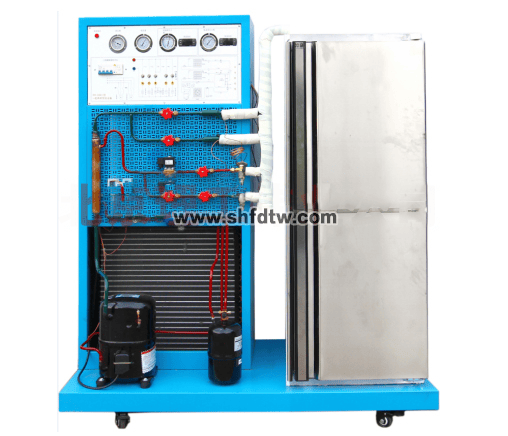

TW-JD51 復疊式制冷系統實訓裝置
一、設備配置及參數
1、復疊式制冷系統實訓裝置包含實訓臺、低溫箱制冷系統、交流電源控制單元、壓力檢測單元、溫度檢測單元及模擬故障箱等。
2、實訓臺是鐵質雙層亞光密紋噴塑結構，鋁質面板。桌面為防火、防水、耐磨高密度板,結構堅固。實訓桌還設有帶鎖定功能的四個萬向輪。
3、低溫箱制冷系統包括整套的冷藏柜柜體，如蒸發器、冷凝器、儲液罐、壓縮機、冷凝風扇等，管路中還設有控制閥等實訓所必需的部件。
4、復疊式制冷系統實訓裝置箱體保溫材料的防火等級為B1級
5、在主要系統部件（如高溫系統壓縮機、低溫系統壓縮機、蒸發冷凝器、油分離器、儲液器、節流閥、蒸發器等）的進出口預留能安裝溫度探頭的紫銅管盲管（Φ10X0.8，長度35mm），紫銅管一端封閉，與制冷管道釬焊在一起。紫銅管盲管的位置方便溫度探頭的安裝與更換。
6、復疊式制冷系統實訓裝置在高溫系統、低溫系統的高壓、低壓的合適部位，以及膨脹容器處設置測量壓力的標準制冷空調用1/4″SAE外螺紋檢修針閥，其位置方便操作。
7、交流電源控制單元采用三相四線380V交流電源供電，配有交流電壓表1只，測量范圍０～450V；交流電流表1只，測量范圍０～15A，漏電保護器控制控制屏總電源，控制屏的供電由鑰匙開關控制。
8、制冷系統壓力檢測單元應提供3只真空壓力表（精度2.5級），測量范圍分別為-0.1～0.9MPa、-0.1～1.5MPa、-0.1～3.5MPa,可顯示系統工作時不同位置的壓力變化。
9、溫度檢測單元應提供4個溫度點溫度，采用PT100傳感器（精度0.5級），分別測量進風口溫度、出風口溫度、冷凝器溫度和蒸發器溫度。
10、模擬故障設置箱應可設置電源電路、驅動電路、測溫電路、輸出電路等類型故障。
11、二維碼識別功能：能通過手機掃描獲得該產品的相關資料。
您只要致電：021-55884001（袁經理）
我們可以解答 復疊式制冷系統實訓裝置 的相關疑問！
我們可以幫您推薦符合您要求的 復疊式制冷系統實訓裝置 實訓考核設備 教學實驗設備 考核實訓臺 相關產品！
找不到所需產品？請點擊 產品導航頁
當前產品頁面地址：http://www.xykkt.com/productshow-91-3023-1.html
二、技術參數
1、輸入電源：三相五線～380V±10% 50Hz。
2、工作環境：環境溫度范圍為-5℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m。
3、裝置容量：4.5 kVA。
4、噪聲：38dB(A)。
5、制冷裝置能達到的溫度-60℃。
6、安全保護：具有電流漏電流保護裝置，安全符合國家標準。
7、制冷量：7.0~8.0 kW。
三、功能
1、復疊式低溫箱的系統電氣系統原理分析和實訓。
2、復疊式低溫箱的系統電氣部件檢測實訓。
3、復疊式低溫箱的系統啟動、運行和調試實訓。
4、復疊式低溫箱的電氣系統故障模擬設置實訓。
