TW-QY33透明液壓裝載機PLC控制實訓裝置

概述：

裝載機是機械工程中主要的機械，它廣泛應用于工程建筑、施工筑路、水力工程、國防工程等土石方施工及礦山采掘等行業。液壓裝載機仿真模型具有體積小、重量輕、操作方便和遠距離操縱等優點，其目的是引導學生進行積極思維、創新設計、培養學生綜合設計能力和實踐動手能力一種新型綜合實驗臺設備。

您只要致電：021-55884001（袁經理）

我們可以解答 透明液壓裝載機PLC控制實訓裝置 的相關疑問！

我們可以幫您推薦符合您要求的 透明液壓裝載機PLC控制實訓裝置 液壓氣動實驗裝置 透明液壓PLC控制實驗裝置 挖掘機透明液壓PLC 相關產品！

找不到所需產品？請點擊 產品導航頁

當前產品頁面地址：http://www.xykkt.com/productshow-90-3118-1.html

技術參數

 1、電源：AC220V  50HZ

 2、直流電源輸入AC220V  輸出DC24V/3A

 3、可編程控制器（PLC）：三菱FX1S－20MR主機  12輸入 8輸出（繼電器輸出方式）

 4、液壓實驗泵電機功率：250W， 調速范圍0－1500r/min，液壓泵工作時噪聲≤58dB，演示實驗油路液流要求壓力僅需0.3-1.3Mpa (油泵最高壓力：Pma＝.5Mpa)

 5、電磁換向閥：AC24V   吸力3Mpa

 6、實訓桌外型尺寸：1500mm×700mm×1750mm

 7、實訓臺外形尺寸：750mm×650mm×1350mm

主要特點:

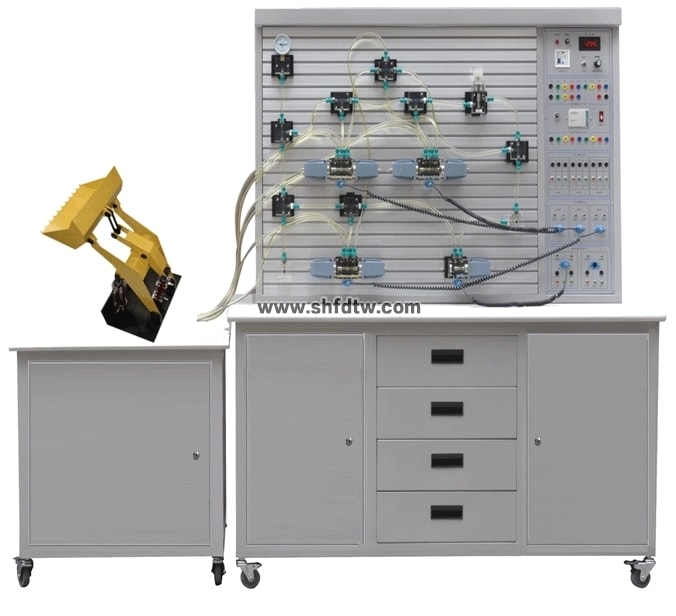

1、透明液壓PLC控制實訓裝置（裝載機液壓實訓臺）主要由實訓桌、控制實訓臺、裝載機實訓臺、液壓元件和電器控制器件、可編程控制器（PLC）等組件組成。

2、透明液壓PLC控制實訓裝置（裝載機液壓實訓臺）是將液壓叉車的結構原理能夠搬到課堂上學習的一種現代化教學產品，裝載機機身采用進口透明有機玻璃制作，耐腐蝕，抗磨性能好，長久不變色，透明直觀，演示效果逼真。

3、柜體采用1MM厚的SPCC冷扎板制作，堅固美觀，表面采用中溫磷化防銹漆，靜電噴涂。

4、柜體裝有四個萬向輪，方便設備的搬運與拆卸。

5、配備全常用液壓元件：每個液壓元件均配有安裝底板，可方便、隨意地將液壓元件安放在鋁合金型材面板上（面板帶“T”溝槽形式的鋁合金型材結構）。油路搭接采用快換接頭，拆接方便，不漏油。

6、電氣主控單元采用PLC可編程序控制器控制，可與PC微機通訊實現微機智能控制，同時以液壓回路為控制對象，加強對PLC控制可編程序控制器的學習及應用。

7、實驗控制單元也可以采用獨立的繼電器控制單元進行電氣控制，通過比較，突出PLC可編程序控制的優越性和先進性，加深對PLC編程器的了解與掌握。

學習目的:

1、裝載機機構及工作原理展示；

2、液壓工業應用領域的認識與了解；

3、液壓回路的搭接實訓等;

4、可完成鏟斗轉動、動臂升降等動作;
