智能供配電綜合實驗室技術方案
高壓開關柜部分
KYN28A型高壓開關柜系戶內金屬鎧裝中置移開式開關設備，是3-10千伏三相交流50Hz單母線及單母線分段系統的成套配電裝置。主要用于發電廠，中小型發電機送電、工礦企事業配電以及電業系統的二次變電所的受電、送電及大型高壓廠用變起動等。實行控制保護、監測之用，具有防止帶負荷推拉手車、防止誤操作斷路器、防止接地開關處在閉合位置時關合斷路器、防止誤入帶電隔室、防止在帶電時誤合接地開關的聯鎖功能。如圖1，本套高壓開關柜由高壓進線柜、高壓PT柜、高壓計量柜、高壓變壓器出線柜共7面柜體組成。

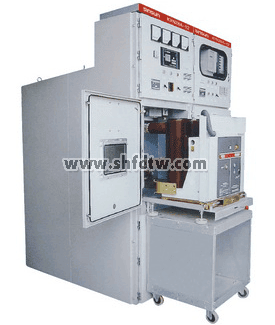

1、KYN28A型高壓開關柜外觀
開關設備按GB3906-91中的鎧裝式金屬封閉開關設備而設計。整體是由柜體和中置式可抽出部件（即手車）兩大部分組成(見圖)。柜體分四個單獨的隔室，外殼防護等級為IP4X，各小室間和斷路器室門打開時防護等級為IP2X。具有架空進出線、電纜進出線及其它功能方案，經排列、組合后能成為各種方案形式的配電裝置。本開關設備可以從正面進行安裝調試和維護，因此它可以背靠組成雙重排列和靠墻安裝，提高了開關設備的安全性、靈活性，減少了占地面積。
1、高壓開關柜一側封板母線室位置做可視化處理，便于教學延時。
2、高壓開關柜儀表室裝設電流電壓儀表為數字式電流表或電壓表。
3、高壓開關柜儀表室空開斷路器標注為中文漢字，方便教學。
4、高壓開關柜儀表室增加微機保護裝置實驗插孔。
5、高壓開關柜手車室二次插件增加操作提示。
6、高壓開關柜柜門粘貼操作標示，提供備用及電子檔文件。
7、高壓開關柜母線為鋁母線，規格為60*6和40*4，并做熱塑套管熱塑處理。
8、高壓開關出線柜增加電機負載，使系統運行中有電流顯示。
9、交流電源屏需增加UPS電源給監控電腦。
